近日，江西科技师范大学化学学部柔性电子江西省重点实验室、生命科学学院岳瑞瑞副教授团队，在《Colloids and Surfaces A: Physicochemical and Engineering Aspects》上发表了题为“Open-textured polydopamine-reduced graphene oxide loaded Pd nanoparticles with high-efficiency electrocatalytic performance toward ethylene glycol oxidation”的研究论文。

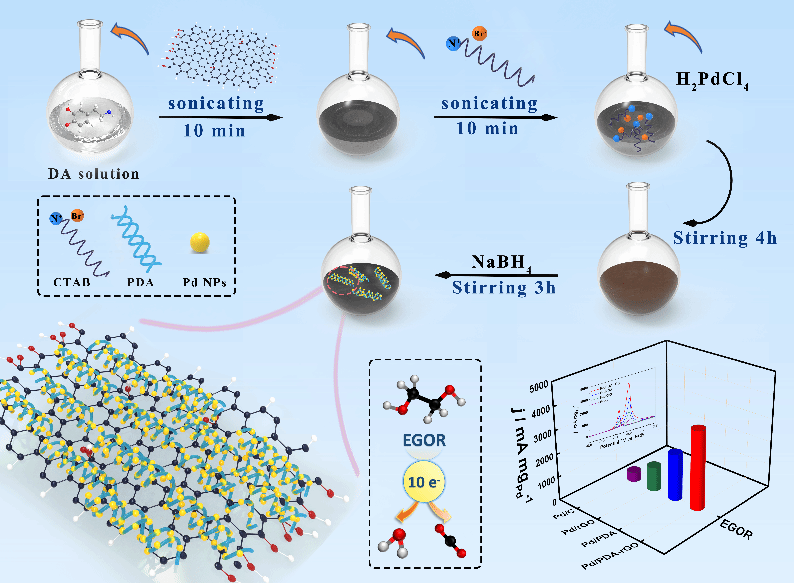

图1Pd/PDA-rGO复合催化剂的原位制备流程、微观结构、乙二醇电催化氧化反应（EGOR）过程及相关催化性能对比。

直接乙二醇燃料电池（DEGFCs）是极具潜力的清洁能源装置，乙二醇不仅能量密度高（7.56 kWh・L^-1）、毒性低，还可通过生物质转化获取。但长期以来，乙二醇氧化反应（EGOR）动力学缓慢，现有催化剂存在活性不足、稳定性差、成本过高等问题，严重阻碍了DEGFCs的商业化进程。针对上述难题，本团队通过原位聚合法将聚多巴胺/还原氧化石墨烯复合材料作为载体，负载钯纳米颗粒，构建了具有多孔蓬松结构的Pd/PDA-rGO催化剂。该结构不仅有效阻止了Pd纳米颗粒的团聚，还显著提升了电子传导性能和活性位点密度。电化学测试结果表明，该催化剂在乙二醇氧化反应中表现出卓越的性能：质量活度高达3391.7 mA mg_Pd^-1，是商用Pd/C催化剂的约8倍，比活度为22.2 mA cm^-2，转换频率（TOF）达4.6 s^-1，同时，该催化剂还展现出优异的抗CO中毒能力和长期稳定性。该研究为开发高效、稳定的直接乙二醇燃料电池阳极催化剂提供了新思路，展示了PDA-rGO作为理想催化剂载体的潜力，对推动清洁能源转换技术发展具有重要意义。

论文第一作者为化学化工学院2023级硕士研究生陈慧津，岳瑞瑞副教授为该论文的第一通讯作者，舒金兵博士，卢宝阳教授为论文的共同通讯作者，江西科技师范大学为该论文第一通讯单位。该研究得到国家自然科学基金（51502118、52473179）、江西省自然科学基金（20232BAB205081、20232ACB204002）以及江西科技师范大学科研项目“青年拔尖人才计划”（2021QNBJRC004)等项目的支持。

原文链接：https://doi.org/10.1016/j.colsurfa.2025.138646
